　　FTU是安裝在配電室或饋線上的智能終端設備。它可以與遠方的配電子站通信，將配電設備的運行數據發送到配電子站，還可以接受配電子站的控制命令，對配電設備進行控制和調節。本文主要介紹了電源模塊在FTU中的應用。

　　一、FTU的基本功能

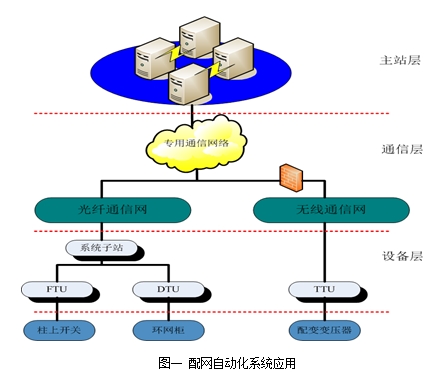

　　饋線終端裝置簡稱FTU，具有遙控、遙信，故障檢測功能，并與配電自動化主站通信，提供配電系統運行情況和各種參數即監測控制所需信息，包括開關狀態、電能參數、相間故障、接地故障以及故障時的參數，并執行配電主站下發的命令，對配電設備進行調節和控制，實現故障定位、故障隔離和非故障區域快速恢復供電功能。

　　二、電源模塊在FTU系統中的應用

　　方案一：

　　系統供電說明如下：

　　方案一：集成了充電電源，AC/DC電源輸出27V左右電壓，一路給DC/DC模塊進行供電，另一路給蓄電池供電;當市電斷電的時候，蓄電池提供備用電源。DC/DC電源提供兩路相互隔離的直流電，5V給串行通信模塊供電;5V作為AD轉換模組、微處理器芯片和數字電路的總電源;24V作為遙測系統隔離供電。如果MCU芯片需要3.3V或1.8V的供電電源要求，還可以再用LD0轉為為3.3V或1.8V的電源供MCU使用。蓄電池方案為目前行業內永磁開關使用比較多的方案，蓄電池的容量大，能夠帶起大電流的開關，但是體積也比較大。

　　方案二：

　　系統供電說明如下：

　　方案二：集成了充電電源，AC/DC電源輸出27V左右電壓，一路給DC/DC模塊進行供電，另一路給超級電容供電;當市電斷電的時候，電容提供備用電源。DC/DC電源提供兩路相互隔離的直流電，5V給串行通信模塊供電;5V作為AD轉換模組、微處理器芯片和數字電路的總電源;24V作為遙測系統隔離供電。如果MCU芯片需要3.3V或1.8V的供電電源要求，還可以再用LD0轉為為3.3V或1.8V的電源供MCU使用。超級電容目前的方案較少，電容的工藝成熟度還需要加強。

　　小結：方案一和方案二主要是針對遠程控制永磁開關，可以提供較大的能量，為開關的動作提供較長的維持時間。下面介紹另外兩種電源方案，方案三和方案四，主要特點為成本低，體積小，主要針對遠程控制彈簧開關而設計。

　　方案三：

　　系統供電說明如下：

　　方案三：本方案同樣集成了充電電源，但是這個電源屬于DC/DC充電電源，前級需要使用工頻變壓器和整流橋把輸出電壓變成直流電壓，電壓值可以自行設計，本方案以48V為例。充電電源只有一路輸出，52V直接給電容進行充電;當市電斷電的時候，電容提供備用電源。DC/DC電源直接從48V取電，5V作為AD轉換模組、微處理器芯片和數字電路的總電源;另外需要單獨隔離5V給串行通信模塊供電;24V作為遙測系統隔離供電。如果MCU芯片需要3.3V或1.8V的供電電源要求，還可以再用LD0轉為為3.3V或1.8V的電源供MCU使用。

　　方案四：

　　系統供電說明如下：

　　方案四：本方案較為常用，整體成本較低。直接采用工頻變壓器和AC/DC電源的組合，輸出同樣是兩路隔離電壓5V和24V，5V作為AD轉換模組、微處理器芯片和數字電路的總電源;另外需要單獨隔離5V給串行通信模塊供電;24V作為遙測系統隔離供電。如果MCU芯片需要3.3V或1.8V的供電電源要求，還可以再用LD0轉為為3.3V或1.8V的電源供MCU使用。此方案主要是針對遠程遙控彈簧開關，開關動作的能量主要由240VDC后端高壓電容C提供。
