摘要：本文介紹了匯川技術IES100系列雙向儲能變流器在海拔4200米的青海玉樹州曲麻萊光伏電站上的成功應用，該項目是世界上規模最大，海拔最高的光伏離網電站；

一、引言：

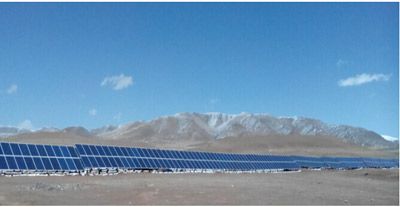

位于青海位于青海省玉樹藏族自治州的世界最大離網型光伏電站在2013年12月11號成功運行，項目總投資2.3625億元，采用匯川IES100T500雙向儲能變流器作為電站核心的儲能發電設備，不帶任何其他電源，儲能總容量為每小時25.7兆瓦。在連續陰雨天等極端情況下，光伏電站所帶全部負荷依靠電池可供電24小時，50%的居民日常用電靠儲能電池運行72小時，重要負荷依靠儲能電池供電達一周時間。

二、微電網系統內容介紹：

離網型光伏發電系統廣泛應用于偏僻高海拔高寒山區、無電區、海島、通訊基站和路燈等應用場所。

離網光伏電站采用全光伏儲能發電模式，不帶任何其它電源。使用儲能變流器建立一個離網的微型電網，利用光伏陣列在有光照的情況下發出的電能，優先供給負載，剩余的電能給儲能蓄電池組充電；在無光照時，通過儲能變流器將蓄電池組逆變成交流電，給交流負載供電。

一個大型的離網光伏電站一般包括儲能變流器、儲能蓄電池（包括電池管理系統）、光伏陣列、光伏逆變器、能量管理系統、以及相關的電力配電設施。

三、匯川純離網方案：

匯川純離網方案示意圖

1、工作原理：

在無電地區（孤島系統）中，通過IES100雙向儲能變流器合理分配，雙向儲能變流器分別作為微電網發電系統中的電壓源（V/f源模式）和電流源（P/Q模式），在吸收電網波動的同時為電網提供穩定的電壓和頻率，調節發電和用電間的平衡來實現純離網系統的穩定運行。

2、技術難點：

困擾大容量離網電站的難題是V/f源的擴容問題，匯川光伏研發團隊針對這一難題攻克了V/f源的多機并聯擴容技術，技術處于國際領先地位，使得10MW級大容量離網電站的實現成為了現實。

三、青海玉樹州曲麻萊離網光伏電站系統介紹：

1、系統方案介紹：

青海省玉樹州曲麻萊縣7.024MW離網電站項目采用IES100T500儲能變流器作為儲能用變流設備，用14臺IES100T500儲能變流器作為儲能的核心設備。鋰電池儲能系統5MWh、鉛酸蓄電池儲能系統20.7MWh。

其中3MW的V/f源主站由6臺并機完成，4MW的P/Q源儲能站由8臺儲能變流器獨立工作在P/Q模式承擔20MWh的鉛酸電池儲能。7.024MW的光伏陣列提供為整個離網電站提供太陽能清潔能源，系統如下圖所示：

曲麻萊離網光伏電站系統圖

2、在主/從站中IES100系列雙向儲能變流器的應用

匯川技術儲能變流器IES100T500專為微電網設計主要特征如下：

a.最大支持8臺500KW雙向儲能變流器并聯，采用無主從控制，任何一臺故障不會影響其他工作。滿足系統冗余和擴容的要求。

b.在VF并機模式下，任意一臺機器支持VF模式和PQ模式在線無縫切換。

c.支持交流電網軟啟動，避免升壓變啟動時大的沖擊電流。

d.支持能量雙向流動。用戶不僅可以掛常規負載，也可以掛風能變流器，光伏逆變器等發電設備。

e.不平衡負載能力，單相可帶滿載。

f.選配black-start單元，可以從直流側實現系統黑啟動。

3、P/Q源儲能站用儲能變流器

1)系統配備4MW儲能電站，采用8臺IES100T500，工作于功率P/Q控制模式，滿足系統能量調度要求：

1)完善的電池管理，具備儲能電池三段式充電功能。

2)滿功率有功調節,滿功率無功補償。

3)支持匯川智能功率控制C-Power。

4)選配PLC客戶可定義不同時段功率和工作模式：峰谷電價時，支持在谷電價時儲能，高電價時放電的運行模式，實現對負荷的“削峰填谷”

5)冗余的RS485通訊功能，BMS通訊接口

6)可以多臺并聯，共用電池

傳統的充電器可以實現電池的充電管理。匯川C-Power智能功率控制系統實現了能量管理的變革，將儲能變流器控制為恒功率源，功率大小可以由用戶上位機設置或者內部PLC設置。當電池容量可以滿足系統需求時，變流器工作在恒功率狀態；電池充滿時，系統自動退出恒功率模式，轉入浮充模式。

五、IES100雙向儲能變流器介紹

1、原理介紹：

儲能變流系統是一個將蓄電池儲存的直流電轉換為交流電給電網供電或者將電網交流電轉換直流電給蓄電池儲能，調節電網能量的的變流系統。這一系統包括電池儲能系統、直流配電柜、儲能變流器、交流配電柜，通常電站還配有升壓變壓器和輔助供電設備。

2、優勢特點：

五、結束語

過去曲麻萊縣僅靠一座二級水電站供電，電力不足，電壓不穩，群眾生活、企業生產多有不便。國家“金太陽”工程項目，在玉樹藏族自治州曲麻萊縣建設世界最大規模離網光伏電站—7.203MWp分布式離網光伏電站。此電站可全部解決曲麻萊縣城常住戶3866戶、11429人以及自來水廠、肉聯廠、鹿廠、磚廠、寺院等用電大戶無電、缺電問題。
