2017-09-12 19:53:11 · 北極星電力網閱讀：3082

針對目前大多數客戶在系統應用方面遇到的問題，為了幫助客戶更好地學習和理解此類問題，古瑞瓦特將持續推出一系列的技術專題文章，本次的主題是關于RCD的應用說明，后續更多技術專題分享請關注古瑞瓦特官網首頁新聞資訊里的技術專題欄目以及官方微信號。

一、術語

RCD(Residual current device)：殘余電流設備

RCMU（Residual current monitoring unit）：殘余電流檢測單元

RCD適用于通過自動切斷電源作為保護措施，一般安裝在逆變器之外；

RCMU是指在逆變器里面的一個監測單元。

二．殘余電流的產生機理

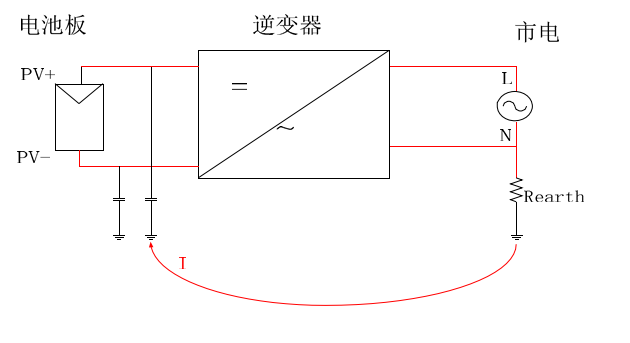

殘余電流的產生機理如上圖所示，電池板正極對地，負極對地都存在寄生電容，因電網的不同，電網端的N線和地線存在不同的微小阻抗，逆變器在工作時，會通過輸出端的地線到電池板端的大地形成回路，有電流流過，這個電流就是殘余電流。另外，電網工作在安全電壓等級以上的不接地電池板有可能導致觸電危險，逆變器沒有隔離，或者雖有隔離措施但不能保證接觸電流在某個合理范圍內的，使用者同時接觸到方陣的帶電部分和地時，電網和地的連接將為接觸電流提供一個回路，也會產生觸電危險。

三．殘余電流的監測及保護方式

鑒于上述原因，在光伏系統中，必須要有殘余電流保護設備：有一下兩種方式可以實現：

1.光伏逆變器內部自帶RCMU；在逆變器接入交流電網，交流斷路器閉合的任何情況下，逆變器都需對過量的連續殘余電流及過量殘余電流的突變進行監控，當殘余電流過大時，逆變器能自動斷開電網，停止發電。

2.當逆變器內部沒有殘余電流保護設備時，可以在逆變器與交流電網之間另外裝配RCD來提供額外保護，但保護類型必須是B型而不能是A型或者AC型RCD（IEC60755），RCD分類如下圖所示：

1）AC類型：僅能檢測有AC正弦信號的殘余電流；

2）A類型：能檢測AC正弦信號和脈動的DC信號的殘余電流；

3）B類型：能檢測AC正弦信號和脈動的DC信號殘余電流，也能檢測直流信號的殘余電流。

Growatt公司生產的所有逆變器，內部均自帶RCMU模塊，且能滿足B類型RCD的同等功能，無需外接任何保護功能的RCD。

當通過外接的RCD裝置提供保護時，對于非隔離型逆變器，因電池板的阻抗和對地電容的不同，為防止意外觸發保護，RCD的額定殘余電流至少在100mA。

附《光伏發電并網逆變器技術規范》的規定內容：

a)連續殘余電流。如果連續殘余電流超過如下限值，逆變器應當在0.3s內斷開并發出故障發生信號；

1）對于額定輸出小于或等于30KVA的逆變器，300mA；

2）對于額定輸出大于30KVA的逆變器，10mA/KVA。

殘余電流的突變。如果殘余電流突變超過下表所列的限值，則逆變器應在下表規定的時間內斷開。
