2016-11-10 12:12:03 · 深圳古瑞瓦特新能源股份有限公司閱讀：11473

逆變器作為光伏電站的核心，主要作用是把光伏組件不規則的直流電，轉換為正弦波交流電，同時還有過壓、過流保護、絕緣阻抗保護、漏電流保護、電網電壓頻率異常保護等功能。隨著光伏組件價格下調和效率的提升，光伏平價上網的時間越來越近，光伏開始走近千家萬戶，人們還希望逆變器能在系統中發揮更重要的作用，使光伏系統更穩定，更安全，收效更高。古瑞瓦特公司順應發展潮流，經過多年研究，開發了多項實用功能，如組串監測功能、組件防PID（Potential Induced Degradation）功能、直流拉弧檢測功能、RSD（Rapid Shut down）快速關斷等，這些技術的應用，讓光伏系統的安全可靠性得到進一步提高，延緩了組件的衰減，提高經濟效率。

本篇重點介紹逆變器的組串監測功能，在光伏系統運行過程中，由于組件的質量，外部環境影響或者安裝施工操作不當，會造成組件損傷，電路故障等問題。如果沒有組串監測功能，有些小問題前期檢測不到，最后造成大問題；有些問題需要專門人員去現場排查，時間長，發電量損失大。

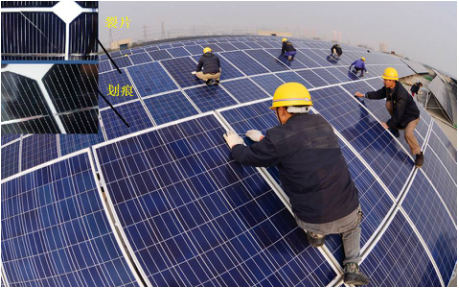

1）組件裂片、組件劃傷、熱斑

在一定條件下，如果串聯支路中有裂片、組件劃傷、被遮蔽的太陽能電池組件，將被當作負載，被遮蔽的太陽電池組件此時會發熱，這就是熱斑效應。組件產生裂片、組件劃傷、被遮蔽會導致該支路組串電流明顯小于相同組件的其他未出現熱斑的組件支路。

2）組串反接與組串短路

在實際施工過程中，由于施工隊人員誤操作而使同一路MPPT的某一串組件正極接入逆變器負極，組件負極接入逆變器正極而導致同一路MPPT中二串組件形成短路。組件反接會導致反接一路的電流為負，電壓幾乎為零。

3）組串失配

在由于面板差異，不同開路電壓的面板通過保險絲并接在一起，或由面板衰減、陰影、熱斑等原因引起導致組串電流大小不一致而造成發電量降低。組串失配會導致該組串電壓電流明顯小于其他組串。

4）部分支路保險熔斷

在設備運行過程中由于某些特殊情況而導致支路電流過大，保險絲熔斷。保險絲熔斷會使該支路電壓和電流檢測為零。

組串監控技術就是在逆變器組件輸入端，安裝電流傳感器和電壓檢測裝置，檢測到每個組串的電壓和電流值，通過分析每個組串的電壓和電流，從而判斷各組串運行情況是否明顯正常，若有異常則及時顯示告警代碼，并精確定位異常組串。并能將故障記錄上傳至監控系統，便于運維人員及時發現故障。

組串監控技術雖然增加一點點成本，對于整個光伏系統仍然微不足道，但是起的作用卻很大：

1）及時發現組件早期問題，組件裂片、組件劃傷、熱斑等問題，前期并不明顯，，但通過檢測相鄰組串間電流和電壓的差別，就可以分析組串是否有故障。及時處理，避免更大的損失。

2）當系統發生故障時，不需要專業人員現場檢測，就能夠快速判斷故障類型，精確定位哪一路組串，運維人員及時解決，最大程度減少損失。

組串監測系統圖如下：
